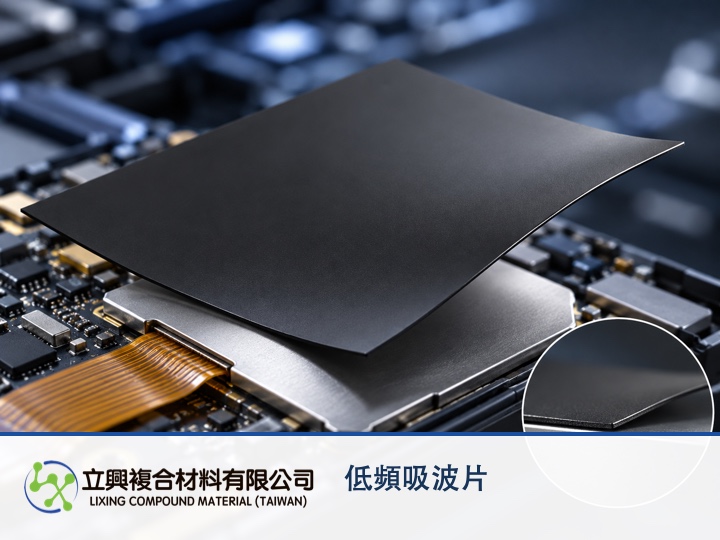

当 FPC、芯片上方或屏蔽框内只剩狭窄空间时，C-FO-LF 低频吸波片可用 0.03–0.5 mm 的薄型柔性片材贴近噪声位置，让工程师在不增加厚重结构的前提下规划 EMI 抑噪；选型时仍要同时确认目标频段、贴附位置与整机结果。

薄型外形，让吸波材料进入受限区域

直接收益是为机构堆叠留出更多空间。官方C-FO-LF 低频吸波片产品资料标示厚度为 0.03–0.5 mm（±10%），可按可用间隙评估片材，而不必先加入厚重结构。厚度仍需结合公差、粘接界面和装配堆叠确认。

柔性片材，更容易靠近 FPC 与芯片周边

直接收益是能随紧凑布局调整贴附位置。产品页把它描述为树脂基柔性且不易碎的片材，应用包括 FPC、CPU 或高运算芯片上方；这支持在民用通信与移动电子设备中靠近噪声位置规划，但不代表任意位置都能取得相同衰减。

磁导率与频带资料，为打样提供起点

官方资料列出磁导率 μ' 180 ± 20（1 MHz）与推荐频带 10 MHz–6 GHz。它们可用于初步筛选，实际吸收效果仍受频率、场型、尺寸和安装界面影响；完整条件可在低频吸波片规格与应用页核对。

贴近噪声位置，减少盲目试样

产品页列出的场景包括 FPC 传输干扰、CPU 辐射、手机内部 SAR 优化以及屏蔽框内共振。这些是规划样品位置的方向，不是系统性能保证；验证时应比较贴附前后，并保持整机工况和测量条件一致。

薄并不代表任意频率都适用：公式说明设计关系

t_m = n c / (4 f_m sqrt(|ε_r μ_r|)), n = 1, 3, 5, ...。在四分之一波长匹配厚度模型中，t_m 是匹配厚度（m），n 是正奇数，c 是真空光速（m/s），f_m 是最低反射损耗对应频率（Hz），ε_r 与 μ_r 分别为相对复介电常数和磁导率。该模型适用于导体背板、平面波正入射的理想化吸波层，仅说明厚度、频率与材料参数的关联；FPC 和芯片附近通常是复杂近场，不能把公式当成 C-FO-LF 的实测值或保证。

把空间、频段与贴附位置一起提交

提供可用厚度、目标噪声频率、贴附区域、基材表面、温度条件和现有测量方法，有助于缩小样品范围。需要进一步核对时，可从C-FO-LF 低频吸波片资料索取规格咨询与样品，再按实际机构和测试条件验证。
