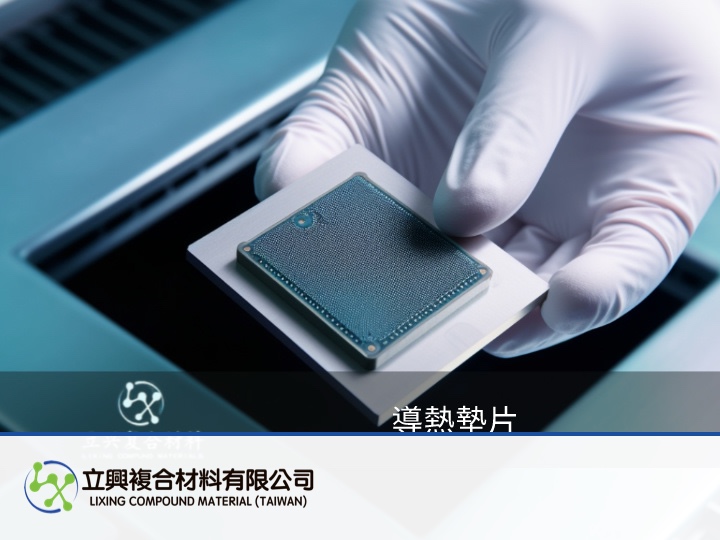

电源与 PCB 的热量，常常卡在元件和金属外壳之间那几道看不见的缝。导热硅胶垫把这段空隙接成一条连续的热路径：产品页列出 1.0～10.0 W/m·K 多种导热等级与 5～40 Shore B 的软质硬度，在较低压力下就能压缩并贴合不平整表面，让热量从发热元件顺着垫片传到散热器或金属底盘。

优点一：热量有路可走，不再卡在空气缝

两个硬表面压在一起时，真正接触的只有少数凸点，其余是充满空气的细缝，而空气的导热能力很低。导热硅胶垫的作用就是把这些缝填起来：产品页说明它能填补发热元件与散热模块之间的微小空气间隙，紧密贴合不平整表面，降低接口热阻。热路径少了一段空气，温差就有机会随之缩小。

优点二：1.0～10.0 W/m·K 分级可选，热路径匹配功耗

不是每一段热路径都需要同样的导热等级。产品页提供 1.0 到 10.0 W/m·K 的多种等级，按等级选用；功耗较低的位置，和功率器件贴散热器的位置，可以分开评估，把预算放在真正卡住热量的那一段。

优点三：5～40 Shore B 软质，低压下也能贴合

PCB 与塑料外壳承受不了太大的锁附力。产品页标示硬度 5～40 Shore B，可在较低压力下达成高度压缩并贴合不平整表面，同时具有缓冲效果，能吸收机械振动、保护较脆弱的电子零件。导热垫片如何贴合散热接口，可延伸阅读导热垫片改善散热接口接触的材料机制。

优点四：热路径同时也是安全路径

垫片常常就夹在带电元件和金属外壳之间。产品页标示 UL 94 V-0 / V-1 耐燃等级并具有电气绝缘防护，耐温范围 -40°C 至 200°C。UL 94 是材料的燃烧分级，不等同整机安全认证；需要的耐电压与绝缘距离，请按实际型号与设计条件向我们确认。

优点五：裁成你的热路径形状

热路径很少刚好是一个标准方块。产品页说明可按客户图纸精密模切，也可提供卷料；颜色、尺寸、形状、厚度与表面黏性都能按应用调整，让一片垫片刚好盖住热源，不多占空间。

用在哪里

产品页列出的应用包括电源与高功率 LED 照明、CPU 与 GPU 散热、散热模块与金属底盘或外壳之间的导热接口，以及 5G 通信设备与汽车电子功率器件。共同点是热源和散热面之间，都有一段需要被接起来的距离。

工程小笔记：用串联热阻找出热路径的瓶颈

把热路径当成串联电阻来看，一维稳态的简化模型是 ΔT = Q × (1/(h_c1 × A) + L/(k × A) + 1/(h_c2 × A))。ΔT 是热源表面到散热面的温差（K）；Q 是通过这条路径的热流（W）；h_c1、h_c2 是垫片两侧接触面的界面热导（W/m²·K）；L 是垫片压缩后的厚度（m）；k 是垫片导热系数（W/m·K）；A 是有效接触面积（m²）。三段热阻相加，数值较大的那一段决定温差：接触不良时先改善贴合，垫片本体是瓶颈时再考虑更薄的压缩后厚度或更高的导热等级。出处见 MIT《A Heat Transfer Textbook》第 2.3 节热阻与接触热阻。

这个模型假设热流垂直穿过均匀平板、各段面积相同，没有计入热扩散、横向传热、对流与辐射；h_c 会随表面粗糙度、压力与介质改变，需要实际测量。它是工程估算工具，不是本产品的规格或保证值。比较不同等级的导热系数时，也要对齐测量方法，例如 ASTM D5470 稳态热流法与激光闪射法的条件并不相同。

想把热路径接起来？

告诉我们热源功耗、元件到散热面的间隙、可接受的锁附压力、绝缘与阻燃要求，再附上尺寸图纸，我们协助评估合适的导热等级与形状。先看导热硅胶垫的导热等级与规格表，再发邮件到 yw@zh-lx.com 索取样品或规格咨询。
