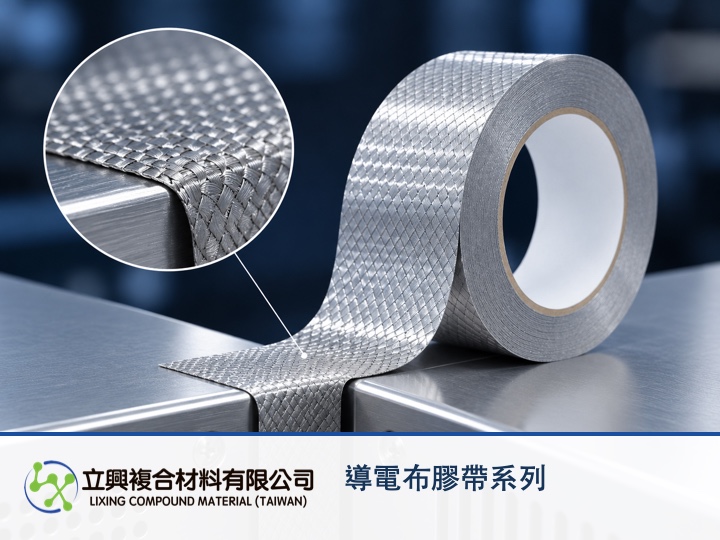

在机壳缝隙、线束和 PCB 接地点之间，工程师需要的不只是一块导电材料，而是能贴合曲面、维持电气连续并节省组装空间的通路。导电布胶带系列的正式规格与用途显示，LX-DDB 采用 260T 平纹导电布和导电丙烯酸胶，表面电阻规格为 ≤ 100 mΩ，可在精密电子组装中建立可规划的 EMI 接地通道。

低表面电阻，让接地通路少一处瓶颈

当胶带跨接金属结构件、线束或 PCB 接地区时，低表面电阻有助于电荷沿预定通路传导。正式产品页列出 ≤ 100 mΩ；这是产品规格，实际组装仍需结合接触面、搭接长度和测量条件进行验证。

布基柔软可弯，帮助通路贴合异形转角

260T 平纹导电布基材柔软且可包覆，正式产品页也将线材包覆与异形冲切列为适用方向。对空间紧凑的民用电子设备，这种形态有助于让屏蔽与接地通路沿结构转折延伸。

导电胶层同时承担固定和电气接触

导电丙烯酸胶使材料能够直接贴附在已确认的接地面；产品页列出表面粘着力 ≥ 1.0 kg/in（PSTC-101）和 180° 剥离力 ≥ 1.3 kgf/in。这些数据提供贴合依据，但不替代特定底材、表面清洁度和老化后的样件验证。

厚度可定制，让冲切和组装空间协同设计

产品页将总厚度列为可定制，适合需要按结构开口、搭接宽度或冲切形状整合用料的场合。查看 LX-DDB 导电布胶带产品页时，可同时准备厚度、宽度、贴合底材和工作温度，便于进一步讨论打样条件。

为什么要验证低表面电阻

对均匀、面积足够大且边缘效应可忽略的薄导电片，等间距四点探针近似式为 Rs = (π/ln 2) × (V/I)。Rs 为方块电阻（Ω/□），V 为内侧探针电压（V），I 为外侧探针电流（A）。该模型可说明测量电压、电流和方块电阻的关系，理论来源为 Smits 的四点探针论文。导电布存在织向差异，成品尺寸、探针间距和边缘也会影响结果，因此不能用此式推导 LX-DDB 的保证值。

把低电阻规格转化为可验证的组装

选型时可将预期搭接面、走向、厚度、宽度、底材、压合方式和环境温度一并提供，再以定义清晰的方法验证贴合前后的连续性。如需确认冲切或定制厚度，可通过产品页向立兴索取样品或规格咨询。
