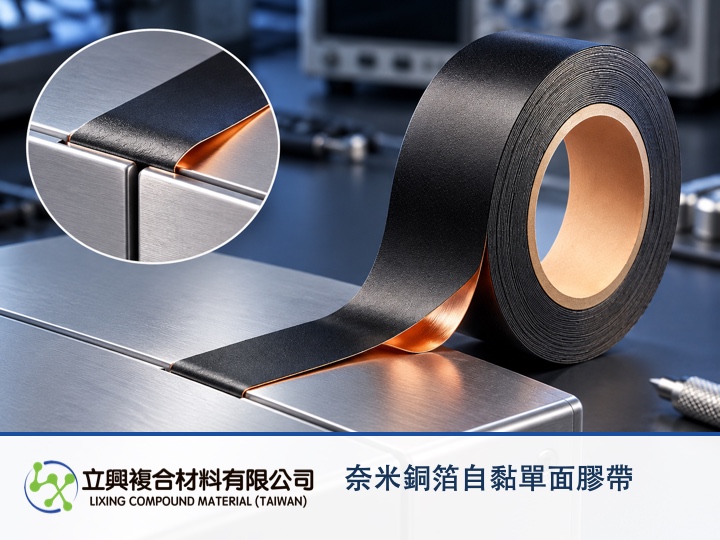

想在有限结构空间里延伸 EMI 屏蔽路径，又不增加厚重金属件，奈米铜箔自黏单面胶带提供了一种可模切、可贴合的薄型做法。它以铜为基材、表面复合奈米碳并搭配亚克力胶，适合把屏蔽构想落到精密电子设备的局部表面；实际效果仍要连同频率、接地与接缝一起验证。

薄型贴合，让有限空间更容易安排屏蔽路径

当外壳、模块或局部结构没有空间容纳厚重屏蔽件，薄型卷材更容易配合现有轮廓。官方产品页列出的总厚度为 0.03 ± 0.005 至 0.155 mm，基材厚度为 0.009 至 0.07 mm；实际选型仍应按型号与公差确认。可查看适合模切贴合的奈米铜箔自黏单面胶带规格。

铜基材带来连续导体表面，便于规划接地

产品页确认本品以铜为基材并用于 EMI 屏蔽。对屏蔽设计而言，连续导体表面可以作为反射与电流回路的一部分；但胶带贴上不等于屏蔽完成，接地点、搭接宽度、边缘与孔隙仍会影响实际结果。

可模切与柔韧性，让局部覆盖更贴近结构

官方资料列出柔韧性、尺寸稳定性，以及模切与贴合处理用途。这让材料更适合按外壳或模块轮廓裁切，再以局部覆盖方式连接原本中断的导电表面；选型时仍需用实际贴合面与弯折半径验证。

同时承接热扩散与屏蔽设计的整合需求

产品页把热传导与 EMI 屏蔽列为同一薄型材料的用途，适合需要整合空间的电子结构。不过热路径与屏蔽路径的验收方法不同，不能用导热数据代替屏蔽效能，也不能由一般铜材理论推定成品 dB 值。更多外观与胶系信息可回到铜基材与亚克力胶的正式产品页核对。

为什么导体能衰减电磁场：集肤深度

良导体的概念模型可写成 δ = √(2 / (ωμσ))。δ 是集肤深度（m），ω 是角频率（rad/s，ω = 2πf），μ 是磁导率（H/m），σ 是电导率（S/m）。根据 MIT 电磁学课程讲义，该式用于均匀良导体中的平面波近似，说明场强进入导体后的衰减尺度；它不能单独预测本胶带的屏蔽效能，因为接缝、接地、胶层、频率、入射条件与几何都会影响成品。

把优势落实到可验证的整机条件

询价或打样时，建议提供工作频段、贴合材质、接地方式、可用厚度、模切轮廓与接缝位置。立兴可按这些条件协助确认合适的材料选项；网站不提供在线结账，请联系我们索取样品或规格咨询。
