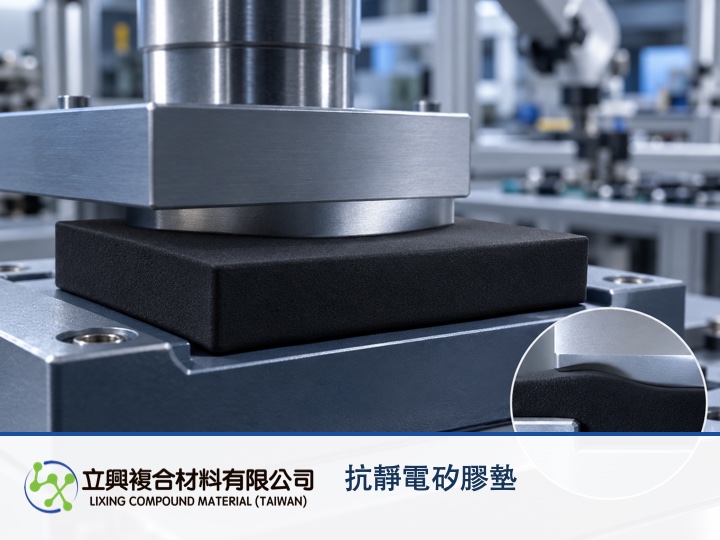

当治具与工件表面不完全平整时，柔软贴合的抗静电硅胶垫可以用一片材料同时承接缓冲与导电路径的需求。这款黑色垫片为 30 Shore A、厚度 3.0 mm，适合需要温和接触精密电子组件，又希望保留抗静电路径的场合。

柔软表面，更容易顺应装配轮廓

30 Shore A 是这款产品的已核实硬度，低硬度让垫片适合贴合不规则表面，并为接触点提供缓冲。可从抗静电硅胶垫的硬度与厚度规格核对本次选型依据。

缓冲与导电路径可在同一接触层整合

官方资料列出 50 ± 10 Ω 阻值，并将精密电子组装垫、PCB 生产治具耗材与半导体设备缓冲列为应用。这代表产品可作为需要机械接触与导电路径并存的垫片候选，但系统接地效果仍需在实际治具上验证。

3.0 mm 厚度提供裁切与缓冲的实用空间

垫片可裁切成垫圈、衬垫或其他平面形状，便于用在工件承托、治具接触或传送带防护。查看适合精密组装的黑色抗静电硅胶垫时，建议同时提供轮廓、承载方式与接地配置。

为什么低刚度有助贴合

线性弹性的简化关系为 σ = Eε，其中 σ 是正向应力（Pa）、E 是弹性模量（Pa）、ε 是无单位工程应变。在相同应力下，较低有效刚度对应较大变形，可用于理解贴合性。此模型只适用于小变形、近似单轴与线性弹性区间；硅胶的黏弹性、温度、时间与接触摩擦会使结果偏离简化式。原理来源见Introduction to Elastic Response。

选型时把贴合、压力与接地一起看

打样时可在实际装配压力下观察接触面、干涉风险与恢复情形，并以实际接地配置测量电气路径。如需裁切形状或规格咨询，请通过可裁切的抗静电硅胶垫产品页提供图纸与应用条件。
